SWL10絲桿升降機技術參數

發布時間：2016/6/2 15:19:12 來源：海洋傳動

SWL10蝸輪絲桿升降機是由蝸輪減速機和升降絲桿組成，其減速部件是蝸桿傳動，利用蝸桿帶動蝸輪實現減速。蝸輪中心是內螺紋結構，相當于升降絲桿的螺母，和升降絲桿相匹配。

蝸輪絲桿升降機是由蝸輪減速機和升降絲桿組成，其減速部件是蝸桿傳動，利用蝸桿帶動蝸輪實現減速。蝸輪中心是內螺紋結構，相當于升降絲桿的螺母，和升降絲桿相匹配。
升降速度等于蝸桿輸入轉速除以蝸輪蝸桿的減速比，然后乘以升降絲桿的螺距。由于其結構的原因，這種絲桿升降機一般采用潤滑脂潤滑，部分系列有采用潤滑油潤滑，要比潤滑脂潤滑的系列更具有壽命長、工作穩定的優點

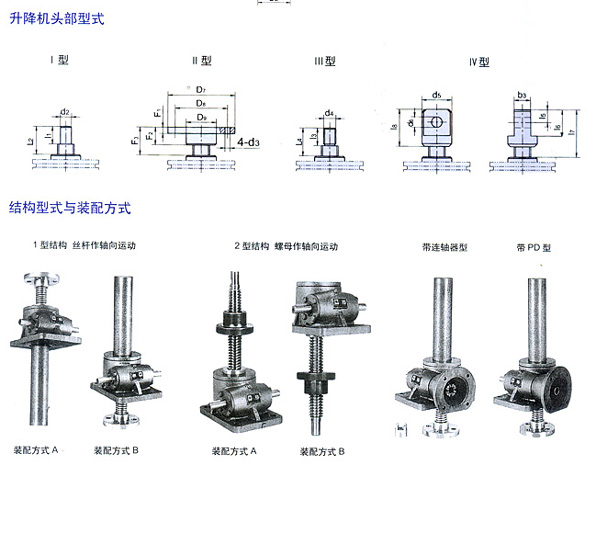

（SWL10蝸輪絲桿升降機）

蝸桿轉速n r/min	超升速度v m/min		起升力kN
			100				80				60
			P		M		P		M		P		M
	p	M	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW
1500	2.348	0.750	108	17	53	8.3	87	14	43	6.7	65	11	32	5.0
1000	1.565	0.500	108	12	53	5.6	87	9.1	43	4.4	65	6.8	32	3.3
750	1.174	0.375	108	8.5	53	4.2	87	6.8	43	3.3	65	5.1	32	2.5
500	0.783	0.250	108	5.7	53	2.8	87	4.5	43	2.2	65	3.4	32	1.7
300	0.470	0.150	108	3.4	53	1.7	87	2.7	43	1.3	65	2.0	32	1.0
200	0.313	0.100	108	2.3	53	1.1	87	1.8	43	0.9	65	1.4	32	0.7
100	0.157	0.050	108	1.1	53	0.6	87	0.9	43	0.4	65	0.7	32	0.3
50	0.078	0.025	108	0.6	53	0.3	87	0.5	43	0.2	65	0.332	32	0.2

蝸桿轉速n r/min	起升力kN
	40				20				10				5
	P		M		P		M		P		M		P		M
	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW	N·m	kW
1500	44	6.8	22	3.3	22	3.4	11	1.7	11	1.7	5.3	0.8	5.4	0.9	2.7	0.4
1000	44	4.5	22	2.2	22	2.3	11	1.1	11	1.1	5.3	0.6	5.3	0.6	2.7	0.3
750	44	3.4	22	1.7	22	1.7	11	0.8	11	0.8	5.3	0.4	5.3	0.4	2.7	0.2
500	44	2.3	22	1.1	22	1.1	11	0.6	11	0.6	5.3	0.3	5.3	0.3	2.7	0.1
300	44	1.4	22	0.7	22	0.7	11	0.3	11	0.3	5.3	0.2	5.3	0.2	2.7	0.1
200	44	0.9	22	0.4	22	0.5	11	0.2	11	0.2	5.3	0.1	5.3	0.1	2.7	0.1
100	44	0.5	22	0.2	22	0.2	11	0.1	11	0.1	5.3	0.1	5.3	0.1	2.7	0.1
50	44	0.2	22	0.1	22	0.1	11	0.1	11	0.1	5.3	0.1	5.3	0.1	2.7	0.1
